Bagi Teknisi TV atau perangkat elektronik lainnya mungkin sudah tidak asing dan pernah mendengar dengan yang nama nya Transistor Horizontal atau komponen aktif pada Televisi. Komponen ini banyak ditemukan kalau kita sering membongkar perangkat televisi terutama televisi tabung. Komponen ini posisinya dekat komponen yang namanya FBT (Flyback). Sebelum melangkah ke arah yang lebih jauh dalam mengecek TR Hor ini, alangkah baiknya kita mengetahui bagian komponen horizontal dan fungsinya, diantaranya :
1. TR Horizontal berfungsi untuk menaikan tegangan 80-125 v menjadi tegangan
tinggi AC sebagai tegangan kerja flyback.
2. Flyback berfungsi untuk menghasilkan tegangan tinggi anoda tabung 26 kilo volt.
3. Yoke berfungsi untuk membuka layar ke kanan dan kekiri.
4. Trafo Oscillator berfungsi untuk menghasilkan sinyal input BASIS transistor
Horizontal.
5. Kondensator Mylar berfungsi untuk mengatur lebar gambar, biasanya ukurannya
392-602 2000 volt.
6. FET IRF 630 berfungsi untuk mengubah tegangan 50 v menjadi 75-125 volt yang
dibutuhkan untuk tegangan kerja transistor horizontal.
Setelah mengetahui bagian horizontal tadi, maka kita harus mengetahui cara mengecek komponen tersebut bekerja aktif atau tidak, salah satu yang akan di bahas di sini adalah bagaimana cara mengecek transistor horizontal yang baik dan benar, karena komponen aktif ini sering mengalami kerusakan.
1. TR Horizontal berfungsi untuk menaikan tegangan 80-125 v menjadi tegangan
tinggi AC sebagai tegangan kerja flyback.
2. Flyback berfungsi untuk menghasilkan tegangan tinggi anoda tabung 26 kilo volt.
3. Yoke berfungsi untuk membuka layar ke kanan dan kekiri.
4. Trafo Oscillator berfungsi untuk menghasilkan sinyal input BASIS transistor
Horizontal.
5. Kondensator Mylar berfungsi untuk mengatur lebar gambar, biasanya ukurannya
392-602 2000 volt.
6. FET IRF 630 berfungsi untuk mengubah tegangan 50 v menjadi 75-125 volt yang
dibutuhkan untuk tegangan kerja transistor horizontal.
Setelah mengetahui bagian horizontal tadi, maka kita harus mengetahui cara mengecek komponen tersebut bekerja aktif atau tidak, salah satu yang akan di bahas di sini adalah bagaimana cara mengecek transistor horizontal yang baik dan benar, karena komponen aktif ini sering mengalami kerusakan.

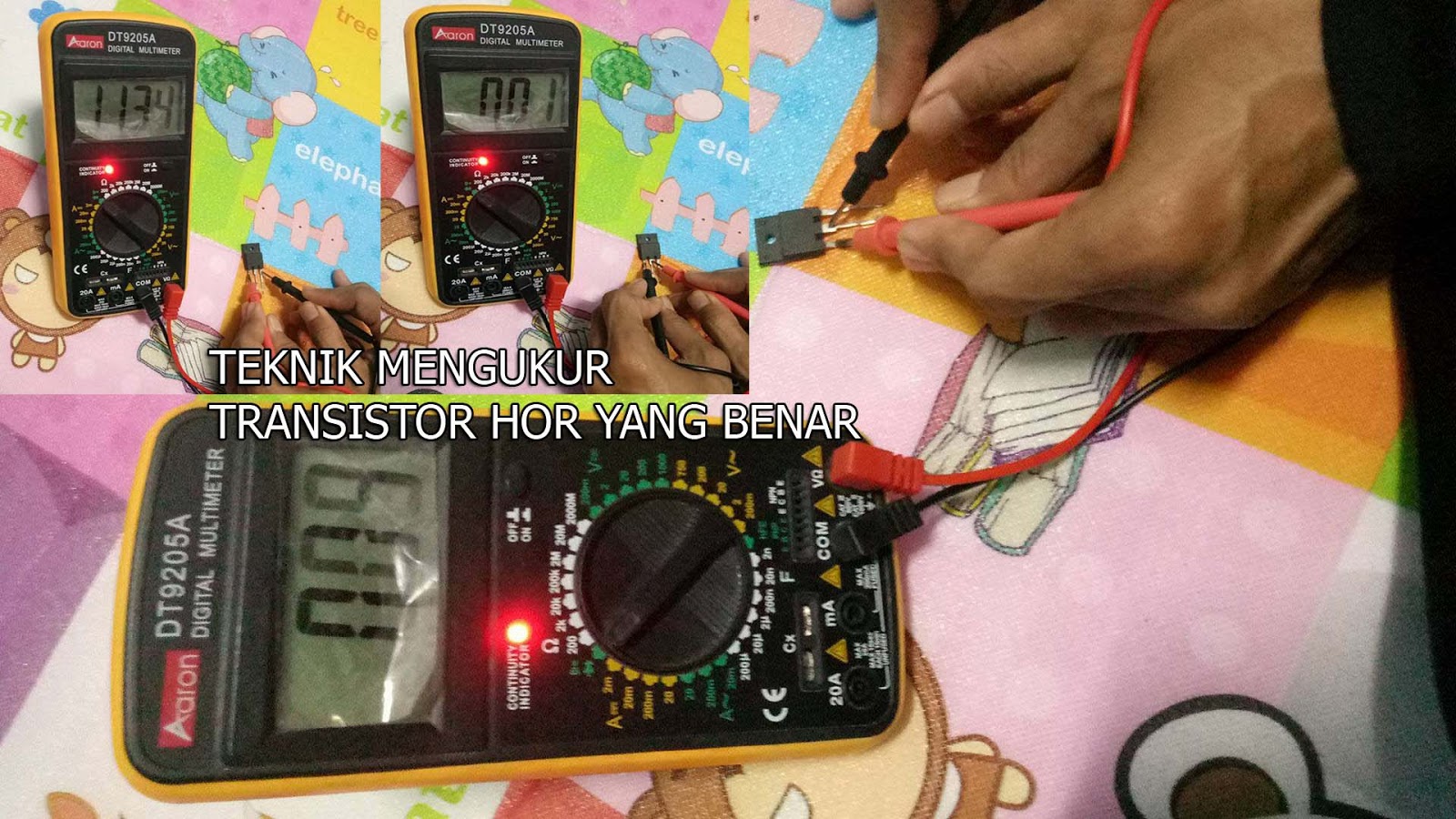

Adapun langkah pengecekannya sebagai berikut :
1. Masukan probe positif (merah) dan negatif (hitam) dengan benar.
2. Putarkan selektor multimeter digital ke Freeze (berbunyi ketika di sambungkan
antara kedua probe tersebut).
3. Sentuhkan kedua probe multimeter digital ke pin atau kaki transistor secara
bergantian, mulai dari pin yang kiri sampai ke yang kanan atau pin kaki 1 pin
kaki 3, dan di balik secara berurutan.
4. Apabila freeze multimeterdigital berbunyi terus ketika di cek secara berurutan dan
dibolak-balik ternyata freeze multimeter masih berbunyi berarti itu indikasi
komponen aktif transistor tersebut rusak.
